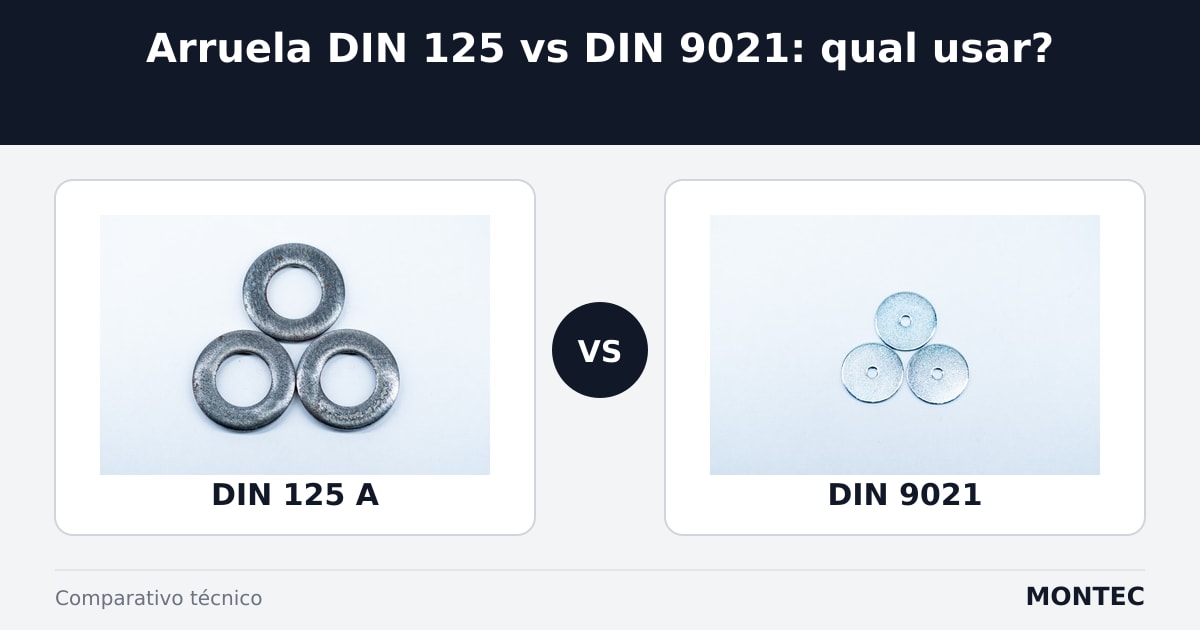

Arruela DIN 125 vs DIN 9021: entenda a diferença
Na escolha de componentes para uma união aparafusada, a arruela é frequentemente tratada como um item secundário. Na prática, ela influencia a distribuição da carga de aperto, a preservação da superfície de apoio e a estabilidade do conjunto. Por isso, comparar arruela DIN 125 vs DIN 9021 é uma etapa importante para especificar parafusos, porcas e prisioneiros de forma coerente com a aplicação.
As duas opções são arruelas lisas usadas em sistemas de fixação métricos e têm a função de ampliar a área de contato entre o elemento de fixação e a peça. A diferença central está na geometria: a DIN 9021 possui diâmetro externo mais amplo, enquanto a DIN 125 A corresponde a uma solução lisa padronizada de uso geral.
Essa diferença altera a forma como a carga é transferida para a superfície apoiada. Portanto, a decisão não deve considerar apenas a bitola do parafuso. É necessário observar o tipo de peça fixada, a região de apoio disponível, a sensibilidade do material a marcas ou deformações e as condições de trabalho do conjunto.
O que é a arruela DIN 125 A?
A arruela lisa DIN 125 A é um elemento de fixação padronizado para uso com parafusos, porcas e prisioneiros métricos. Sua função é distribuir uniformemente a carga de aperto sobre a área de contato, reduzindo a concentração de tensões e ajudando a proteger a superfície da peça durante o aperto.
A versão Tipo A possui superfície plana e furo interno sem chanfro. Conforme a descrição técnica do produto, ela é fabricada conforme a DIN 125 A, indicada como equivalente à ISO 7089, com dimensões padronizadas que favorecem a intercambialidade em montagens com elementos métricos.
Em uma união aparafusada, essa arruela pode contribuir para:
- aumentar a área de apoio sob a cabeça do parafuso ou sob a porca;
- reduzir marcas e danos provocados pelo aperto na peça fixada;
- favorecer o assentamento do elemento de fixação;
- distribuir a carga de aperto de maneira mais uniforme;
- facilitar reposições e a organização de estoques em aplicações padronizadas.
A Arruela DIN 125 A é indicada para montagens mecânicas, estruturas metálicas, máquinas, equipamentos industriais, implementos agrícolas, equipamentos automotivos e outros sistemas de fixação. A escolha da versão, do material e de eventual tratamento superficial deve acompanhar os requisitos específicos da aplicação.
O que caracteriza a arruela DIN 9021?
A arruela DIN 9021 também atua na distribuição da carga entre o parafuso e a superfície de apoio. Sua principal característica é a geometria com diâmetro externo mais amplo. Na comparação entre DIN 125 ou DIN 9021, esse é o ponto que mais influencia a seleção.
Com uma área de apoio maior, a DIN 9021 é uma alternativa a considerar quando a pressão do aperto precisa ser distribuída por uma superfície mais extensa. Segundo as informações disponíveis, essa geometria ajuda a evitar deformações em materiais sensíveis e favorece a preservação de chapas finas e materiais de menor dureza.
A aplicação pode ser pertinente em montagens de painéis, estruturas metálicas, sistemas elétricos e equipamentos que demandem maior área de contato sob o elemento de fixação. Ainda assim, a seleção precisa considerar a geometria real da peça, a existência de espaço ao redor do furo e a compatibilidade com os demais componentes do conjunto.
Diferença entre DIN 125 e DIN 9021 na prática
A diferença entre DIN 125 e DIN 9021 não significa que uma arruela seja universalmente melhor que a outra. Cada geometria responde a uma necessidade diferente de apoio.
Área de apoio
A DIN 125 A oferece uma área de contato compatível com aplicações gerais de fixação métricas. Ela é uma solução comum quando a superfície de apoio é adequada e não há necessidade de expandir significativamente a carga de aperto ao redor do furo.
A DIN 9021, por ter diâmetro externo mais amplo, aumenta a área de apoio disponível. Isso pode ser relevante em peças nas quais a carga concentrada do parafuso ou da porca pode causar marcas, amassamentos ou deformações.
Relação com o material da peça fixada
Em peças resistentes e com região de apoio suficiente, uma arruela lisa padronizada como a DIN 125 A pode atender à função de distribuir a carga e melhorar o assentamento.
Quando a peça apoiada é uma chapa fina ou um material de menor dureza, uma arruela com área externa maior pode ser mais apropriada para reduzir a concentração de pressão. A necessidade, porém, deve ser validada no projeto da união e nas condições reais de aperto.
Espaço disponível na montagem
A área maior da DIN 9021 exige espaço compatível no entorno do furo. Se a fixação estiver próxima de dobras, bordas, nervuras, outros componentes ou regiões estreitas, uma arruela de maior diâmetro externo pode não se acomodar adequadamente.
Nesse cenário, a DIN 125 A pode ser uma escolha funcional por ocupar uma área menor, desde que a superfície de apoio e a carga aplicada sejam adequadas para a montagem.
Padronização e reposição
As duas arruelas estão associadas a aplicações industriais e a sistemas de fixação padronizados. A DIN 125 A é descrita como compatível com parafusos, porcas e prisioneiros métricos, favorecendo a intercambialidade dimensional.
Na manutenção, a reposição não deve ser baseada apenas em uma aparência semelhante. É importante confirmar a designação da arruela, a bitola do elemento de fixação, a geometria necessária e os requisitos do conjunto. Substituir uma arruela de área ampla por outra menor, por exemplo, pode modificar a distribuição de carga originalmente prevista.
Quando usar DIN 125?
De forma geral, a DIN 125 A é adequada quando o projeto precisa de uma arruela lisa padronizada para distribuir a carga de aperto e proteger a superfície de apoio, sem requerer uma área externa ampliada.
Ela pode ser considerada em situações como:
- montagens mecânicas com parafusos, porcas ou prisioneiros métricos;
- máquinas e equipamentos industriais;
- estruturas metálicas com região de apoio compatível;
- implementos agrícolas e equipamentos automotivos;
- uniões em que o objetivo é melhorar o assentamento e reduzir a concentração de tensões sob a cabeça do parafuso ou porca.
A escolha da DIN 125 A não elimina a necessidade de avaliar o conjunto completo. A superfície de contato, as cargas da aplicação, o aperto previsto, o material dos componentes e as condições de serviço continuam sendo fatores determinantes.
Quando usar DIN 9021?
A DIN 9021 tende a ser considerada quando a união aparafusada demanda maior área de apoio. Essa necessidade pode surgir em chapas finas, materiais mais suscetíveis a deformação ou montagens em que se deseja distribuir a pressão de aperto sobre uma região mais ampla.
Entre os contextos citados para esse tipo de arruela estão:
- estruturas metálicas;
- montagens de painéis;
- sistemas elétricos;
- aplicações em setores como metalurgia, construção civil, automotivo, naval e elétrico;
- peças nas quais a preservação da superfície de apoio exige atenção adicional.
Contudo, uma arruela larga não substitui a análise técnica da união. Ela também não deve ser entendida, por si só, como um elemento de travamento. Se houver vibração ou risco de afrouxamento, o projeto precisa avaliar os recursos específicos requeridos para manter a fixação conforme as exigências da aplicação.
Como decidir entre arruela larga ou arruela lisa?
A pergunta “arruela larga ou arruela lisa?” pode ser respondida com uma sequência simples de verificação. Em vez de partir somente do nome da norma, avalie a função que a arruela deverá cumprir no conjunto.
1. Identifique o elemento de fixação
Verifique a bitola e o tipo de parafuso, porca ou prisioneiro utilizado. A arruela precisa ser compatível com o sistema métrico da montagem e com a especificação definida no projeto.
2. Analise a superfície de apoio
Observe o material, a espessura e a condição da peça fixada. Se a área sob a cabeça do parafuso ou a porca for sensível à concentração de pressão, uma área de apoio maior pode ser necessária.
3. Verifique o espaço ao redor do furo
A geometria externa da arruela deve caber corretamente na região de montagem. Uma arruela de maior diâmetro não deve interferir em bordas, dobras, soldas ou componentes próximos.
4. Considere as condições de serviço
Cargas estáticas e dinâmicas, exposição à corrosão, desmontagens de manutenção e vibrações são condições que podem afetar a definição do conjunto de fixação. A descrição da DIN 125 A informa que ela pode ser fabricada em diversos materiais e compatível com tratamentos superficiais, conforme a aplicação. Esses requisitos devem ser definidos de acordo com o uso pretendido.
5. Preserve a especificação do projeto
Em manutenção ou reposição, a prática mais segura é manter a especificação prevista. Caso seja necessária uma alteração entre DIN 125 e DIN 9021, ela deve ser avaliada por quem responde tecnicamente pelo conjunto, pois a mudança afeta a área de apoio e o comportamento da união.
Erros comuns ao selecionar arruelas
Alguns erros podem comprometer a função da arruela, mesmo quando o parafuso e a porca parecem compatíveis.
- Escolher somente pelo diâmetro interno e ignorar o diâmetro externo.
- Usar uma arruela menor em uma peça que exige distribuição de carga mais ampla.
- Selecionar uma arruela larga sem verificar o espaço disponível ao redor do furo.
- Ignorar o material da peça apoiada e sua suscetibilidade a marcas ou deformações.
- Tratar a arruela lisa como solução automática para travamento em vibração.
- Alterar a especificação da montagem sem avaliar as condições de carga e aperto.
- Desconsiderar requisitos de material ou de resistência à corrosão da aplicação.
A seleção correta depende do equilíbrio entre geometria, área de apoio, compatibilidade com a fixação e condições de uso. Quando houver dúvida, desenhos técnicos, especificações de engenharia e requisitos do equipamento devem orientar a decisão.
Conclusão: DIN 125 ou DIN 9021?
Na comparação entre arruela DIN 125 vs DIN 9021, a escolha começa pela área de apoio necessária. A DIN 125 A é uma arruela lisa padronizada para aplicações gerais de fixação métrica, voltada à distribuição uniforme da carga de aperto e à proteção da superfície de contato. A DIN 9021 se diferencia pelo diâmetro externo mais amplo, que pode ser útil quando a montagem demanda uma distribuição de pressão em área maior.
Portanto, use a DIN 125 quando a geometria padrão atender à superfície e ao sistema de fixação. Considere a DIN 9021 quando a peça exigir maior apoio, especialmente em materiais ou componentes mais sensíveis à deformação. Em ambos os casos, a definição deve respeitar a especificação do projeto e as condições reais da união aparafusada.
Perguntas frequentes
Qual é a principal diferença entre DIN 125 e DIN 9021?
A principal diferença é a área de apoio. A DIN 9021 possui diâmetro externo mais amplo, enquanto a DIN 125 A é uma arruela lisa padronizada de uso geral para sistemas de fixação métricos.
A DIN 9021 pode ser usada em chapas finas?
Ela pode ser considerada quando é necessário distribuir a carga de aperto em uma área maior e preservar peças mais sensíveis a deformações, como chapas finas. A adequação deve ser confirmada conforme o projeto e a geometria da montagem.
A arruela DIN 125 A serve para quais aplicações?
A DIN 125 A é indicada para montagens mecânicas, estruturas metálicas, máquinas, equipamentos industriais, implementos agrícolas, equipamentos automotivos e outros sistemas com parafusos, porcas e prisioneiros métricos.
Arruela larga evita o afrouxamento por vibração?
A maior área de apoio ajuda na distribuição da carga, mas uma arruela lisa não deve ser considerada, por si só, uma solução de travamento. Aplicações com vibração exigem análise específica do conjunto de fixação.
Posso substituir uma DIN 9021 por uma DIN 125?
A substituição não deve ser feita apenas pela compatibilidade aparente com o parafuso. Como as arruelas têm áreas externas diferentes, a mudança pode alterar a distribuição de carga sobre a peça. O ideal é preservar a especificação do projeto ou realizar uma avaliação técnica.
