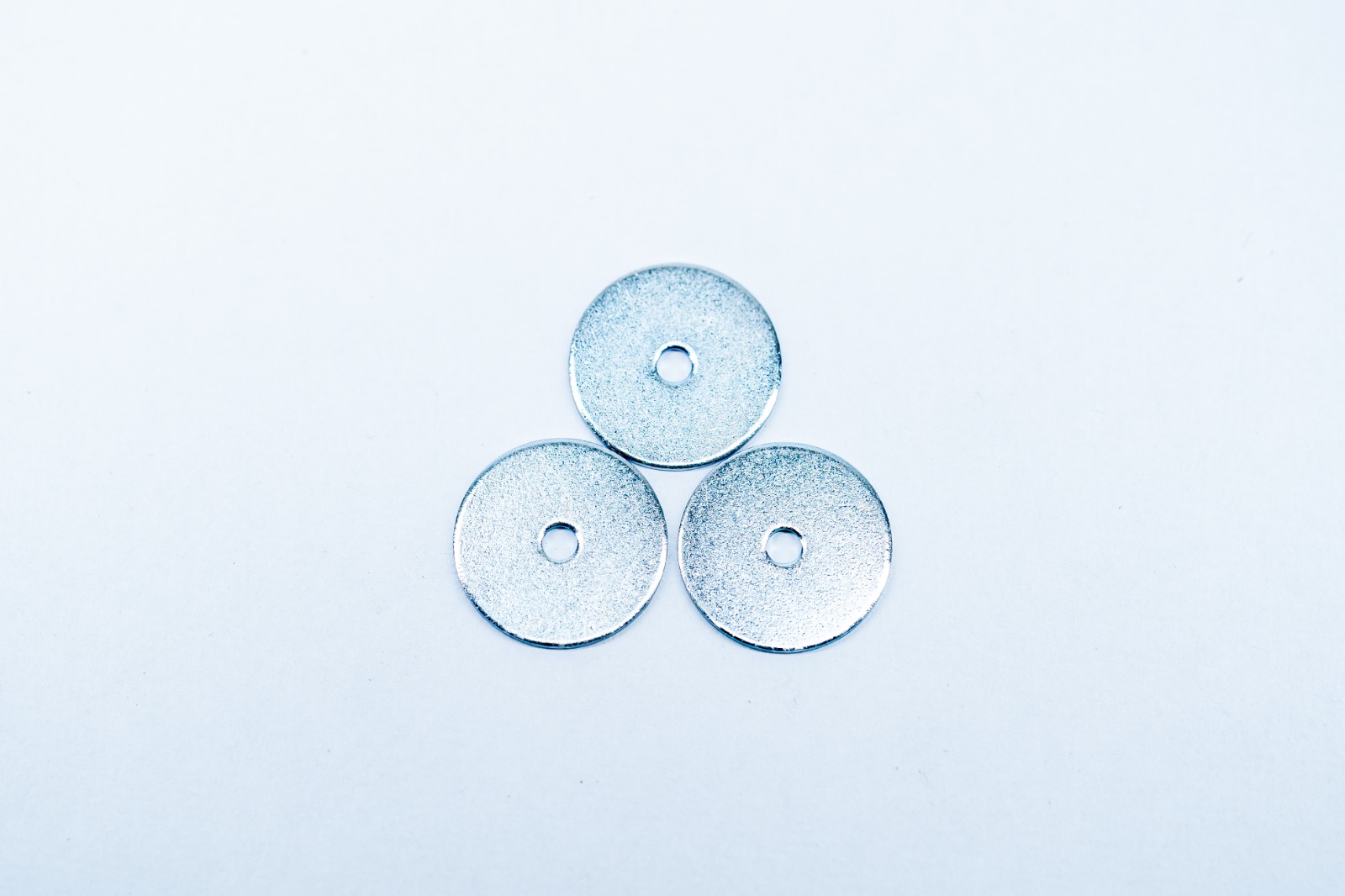

Arruela DIN 9021
A arruela DIN 9021 é um componente de fixação que desempenha papel crucial na distribuição uniforme da carga entre o parafuso e a superfície de apoio. Sua geometria, com diâmetro externo mais amplo, evita deformações em materiais sensíveis e amplia a durabilidade do conjunto. Por seguir padrões normativos rígidos, oferece desempenho técnico elevado e compatibilidade em diferentes aplicações industriais. Utilizada amplamente em estruturas metálicas, montagens de painéis, sistemas elétricos e equipamentos de precisão, a arruela DIN 9021 é sinônimo de segurança e confiabilidade mecânica. Além de garantir torque uniforme, reduz o desgaste das superfícies e assegura fixações estáveis mesmo sob vibrações constantes.
Descrição técnica
O uso da arruela DIN 9021 é essencial em projetos que exigem maior área de apoio entre o parafuso e a peça fixada. Sua versatilidade permite aplicações em setores como metalurgia, construção civil, automotivo, naval e elétrico. Entre os diferenciais técnicos mais relevantes estão: Distribuição homogênea da pressão: evita concentração de carga e falhas por deformação; Proteção estrutural: preserva chapas finas e materiais de menor dureza; Aderência confiável: impede o afrouxamento de fixações submetidas a vibração; Alta compatibilidade: adequada para parafusos métricos e roscas padronizadas. Além da praticidade, a arruela DIN 9021 possui custo acessível e excelente intercambialidade, o que facilita reposições e inspeções em sistemas de fixação normatizados.
- Aço carbono
- Zincado Branco
- Polido
- Temperado
- Geomet
- DIN 9021
- Proteção estrutural
- Aderência confiável
- Alta compatibilidade
- Distribuição homogênea da pressão
Tabela de medidas
| Diâmetro / Bitola | Medida Nominal | DIâMETRO INTERNO | DIâMETRO EXTERNO | ESPESSURA |
|---|---|---|---|---|
| M3 | 3,20 x 9,00 x 0,80 mm | 3,20 - 3,80 | 8,64 - 9,00 | 0,70 - 0,90 |
| M4 | 4,30 x 12,00 x 1,00 mm | 4,30 - 4,48 | 11,57 - 12,00 | 0,90 - 1,10 |
| M5 | 5,30 x 15,00 x 1,20 mm | 5,30 - 5,48 | 14,57 - 15,00 | 1,40 - 1,80 |
| M6 | 6,40 x 18,00 x 1,60 mm | 6,40 - 6,62 | 17,57 - 18,00 | 1,40 - 1,80 |
| M7 | 7,40 x 22,00 x 2,00 mm | 7,40 - 7,62 | 21,48 - 22,00 | 1,80 - 2,20 |
| M8 | 8,40 x 24,00 x 2,00 mm | 8,40 - 8,62 | 24,48 - 25,00 | 1,80 - 2,20 |
| M10 | 10,50 x 30,00 x 2,50 mm | 10,50 - 10,77 | 29,48 - 30,00 | 2,30 - 2,70 |
| M12 | 13,00 x 37,00 x 3,00 mm | 13,00 - 13,27 | 39,38 - 40,00 | 2,70 - 3,30 |
| M14 | 15,00 x 44,00 x 3,00 mm | 15,00 - 15,27 | 44,38 - 45,00 | 2,70 - 3,30 |
| M16 | 17,00 x 50,00 x 3,00 mm | 17,00 - 17,27 | 49,38 - 50,00 | 2,70 - 3,30 |
| M18 | 19,00 x 56,00 x 4,00 mm | 19,00 - 19,33 | 55,26 - 56,00 | 3,70 - 4,30 |
| M20 | 21,00 x 60,00 x 4,00 mm | 21,00 - 21,33 | 59,26 - 60,00 | 3,70 - 4,30 |
Especificações
- Marca
- MONTEC
- Norma
- DIN 9021 / ISO 7093
- Modelo
- ARRUELA DIN 9021 (ABA LARGA)
- Formato
- Arruela lisa de aba larga
- Material
- Aço carbono, aço inox, aço liga, latão, cobre ou outros materiais sob consulta
- Espessura
- Conforme a norma DIN 9021
- Aplicação
- Fixações em chapas finas, estruturas metálicas, máquinas, equipamentos, implementos agrícolas, indústria automotiva, construção civil, painéis metálicos e sistemas de fixação em geral
- Tolerâncias
- Conforme DIN 9021 / ISO 7093
- Compatibilidade
- Parafusos, porcas e elementos de fixação métricos conforme normas DIN, ISO e ABNT
- Diâmetro Externo
- Conforme a norma DIN 9021
- Diâmetro Interno
- Conforme a bitola do parafuso (M3 a M36 ou sob consulta)
- Tratamento Térmico
- Opcional, conforme aplicação e especificação técnica
- Acabamento Superficial
- Natural, zincado branco, zincado amarelo, bicromatizado, galvanizado a fogo, geomet, dacromet ou conforme especificação do cliente
- Classe de Resistência
- Conforme especificação da aplicação ou norma aplicável
- Processo de Fabricação
- Estampagem de precisão
Perguntas frequentes
Produtos relacionados

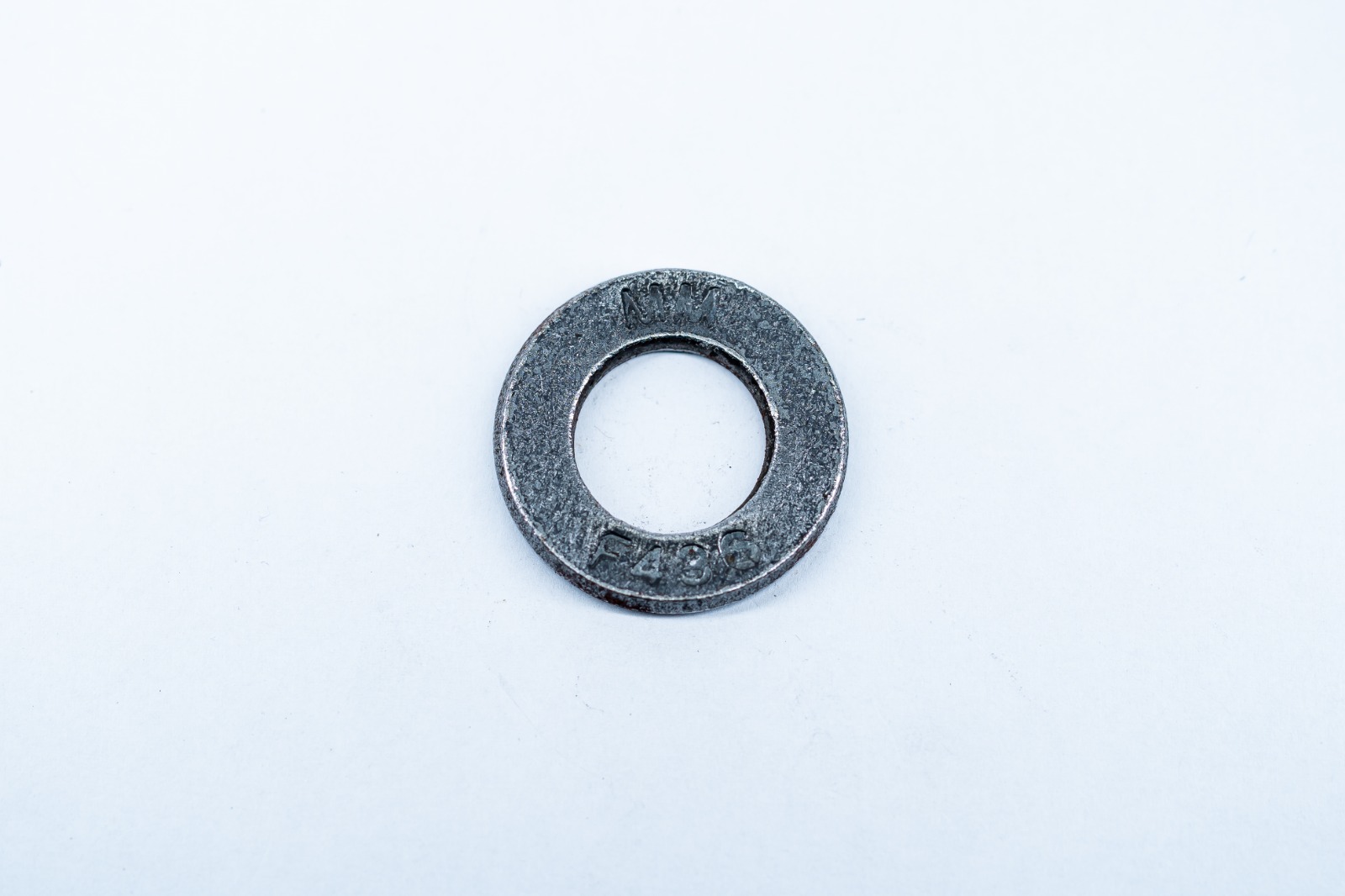

Arruela ASTM F436
A Arruela ASTM F436 é uma arruela plana temperada de alta resistência, desenvolvida para aplicações estruturais e uniões aparafusadas submetidas a elevadas cargas de aperto. Fabricada em aço tratado termicamente, proporciona excelente resistência à deformação, distribuindo uniformemente a carga do parafuso ou da porca e preservando a força de fixação da união. Projetada para atender aos rigorosos requisitos da norma ASTM F436, é amplamente utilizada em estruturas metálicas, torres de transmissão, pontes, equipamentos industriais, máquinas pesadas e outras aplicações onde a segurança e a confiabilidade da fixação são essenciais. Seu elevado padrão de dureza e precisão dimensional contribui para aumentar a vida útil do conjunto aparafusado e reduzir riscos de afrouxamento em serviço. A norma ASTM F436 especifica requisitos químicos, mecânicos e dimensionais para arruelas endurecidas destinadas ao uso com fixadores estruturais de alta resistência.
Saiba mais

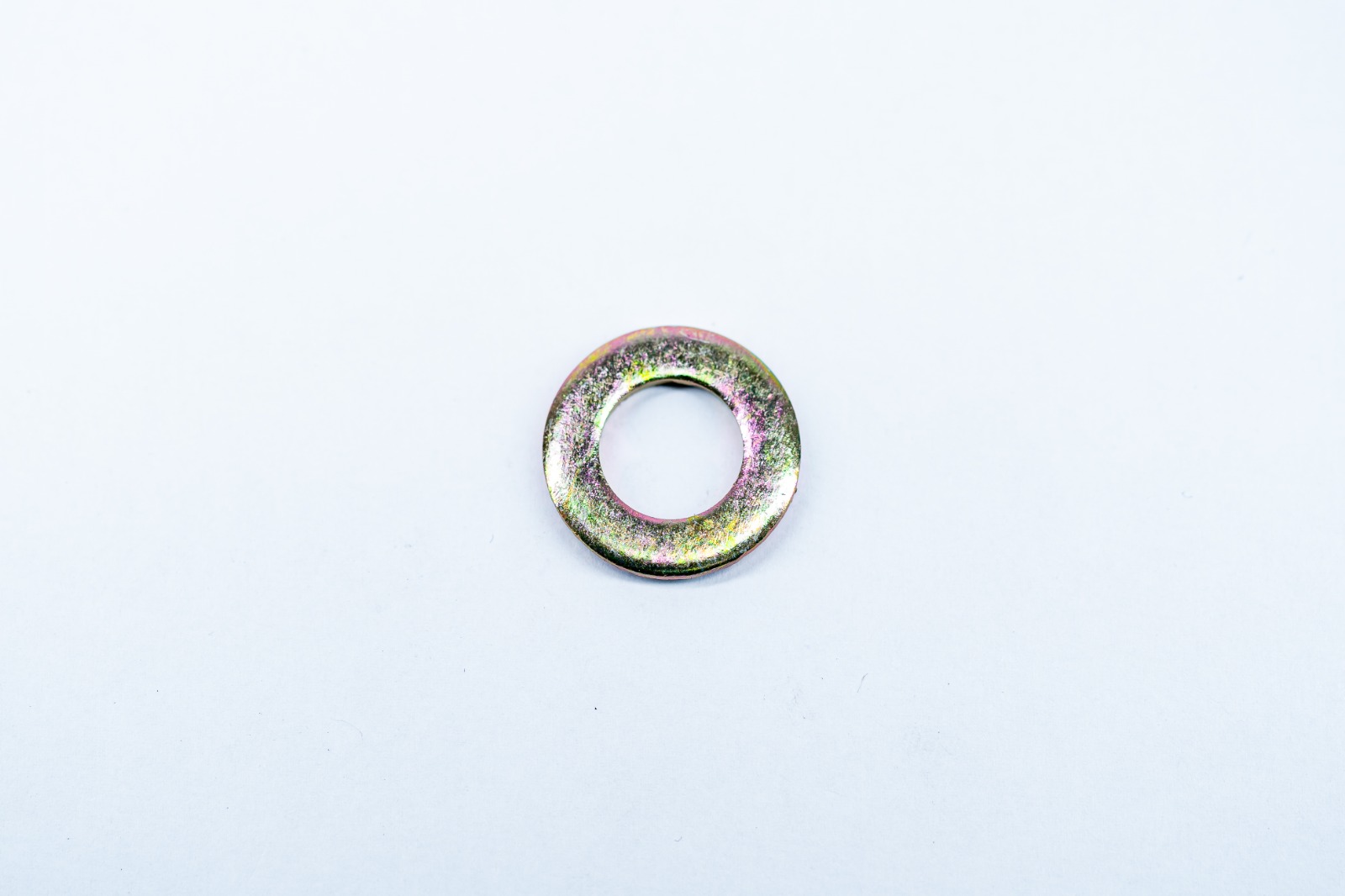

Arruela DIN 433
A Arruela DIN 433 é uma arruela lisa de série estreita, desenvolvida para utilização com parafusos de cabeça cilíndrica, sextavada interna (Allen) e outros elementos de fixação que exigem uma superfície de apoio reduzida. Fabricada com alta precisão dimensional, sua principal função é distribuir a carga de aperto, proteger a superfície da peça contra danos e aumentar a confiabilidade da união aparafusada. Seu diâmetro externo reduzido permite a aplicação em montagens com espaço limitado, sendo amplamente utilizada em equipamentos industriais, máquinas, dispositivos mecânicos, automação, componentes eletrônicos e diversos conjuntos metálicos.
Saiba mais

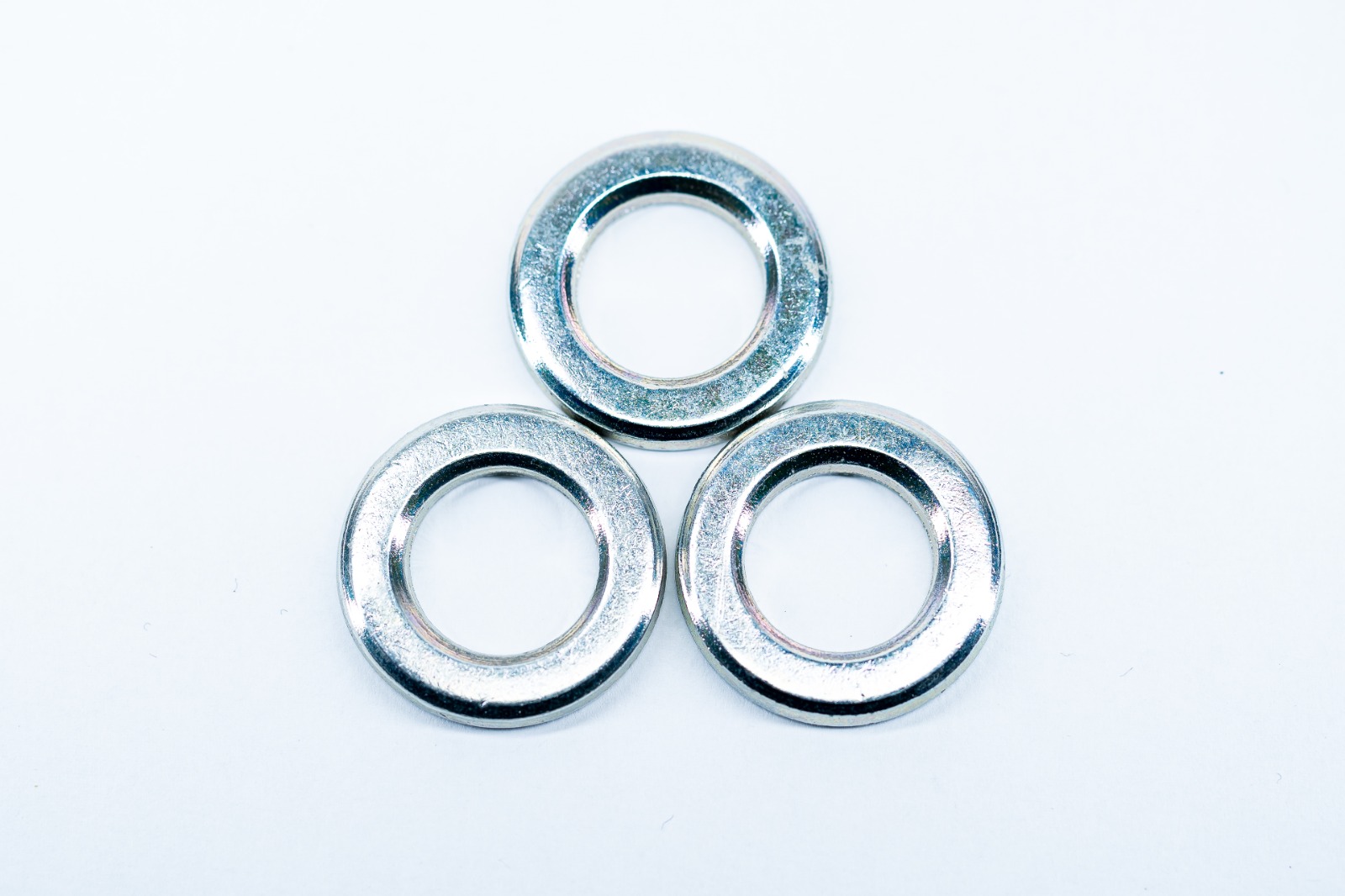

Arruela DIN 6916
A Arruela DIN 6916 é uma arruela plana temperada, desenvolvida para aplicações em ligações estruturais de alta resistência. Sua geometria e elevada dureza proporcionam melhor distribuição da carga de aperto, reduzindo o risco de deformações na superfície de contato e contribuindo para a manutenção da pré-carga do conjunto parafusado. É indicada para utilização em montagens de estruturas metálicas, equipamentos industriais, torres de transmissão, pontes, máquinas pesadas e demais aplicações que exigem elevada resistência mecânica e segurança na fixação. Originalmente, a norma DIN 6916 foi destinada ao uso com parafusos estruturais de alta resistência, como os conjuntos DIN 6914 e DIN 6915. Atualmente, ela foi substituída pela DIN EN 14399-6, mantendo o mesmo conceito de aplicação para conjuntos estruturais de alta resistência.
Saiba mais

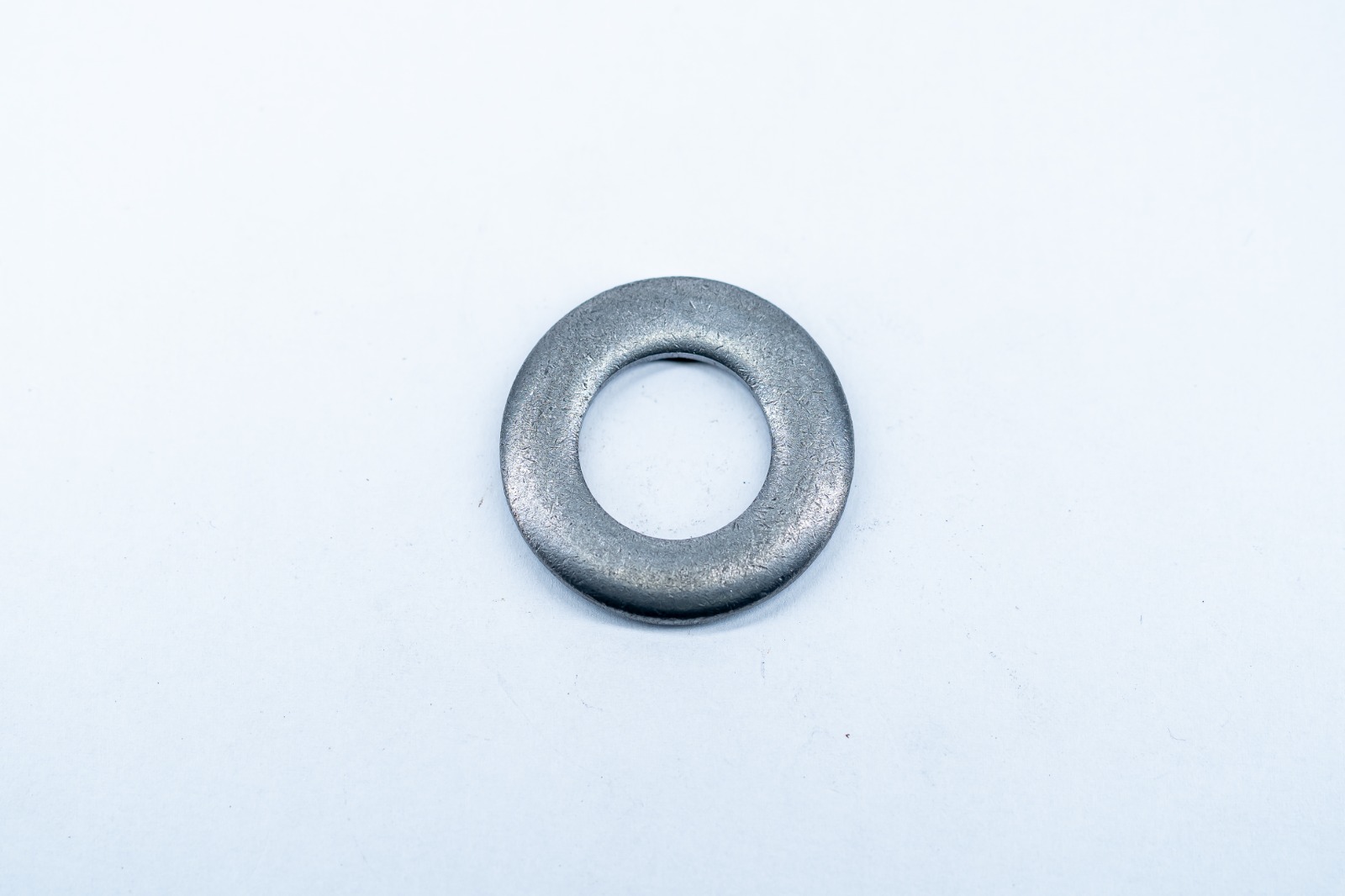

Arruela DIN 7349
A Arruela DIN 7349 é uma arruela plana de série larga, desenvolvida para distribuir a carga de aperto sobre uma área maior que a das arruelas convencionais. Sua geometria proporciona melhor apoio em superfícies com furos de maior diâmetro, chapas finas e componentes sujeitos a elevadas cargas de fixação, reduzindo o risco de deformações e aumentando a estabilidade da união aparafusada. Fabricada conforme a norma DIN 7349, é amplamente utilizada em aplicações industriais, automotivas, agrícolas, estruturais e em equipamentos pesados, oferecendo elevada resistência mecânica, durabilidade e confiabilidade nas montagens.
Saiba mais
Arruela Stanley 991
A Arruela Stanley 991 é uma arruela de trava desenvolvida para aumentar a segurança de uniões aparafusadas sujeitas a vibrações, impactos e esforços dinâmicos. Seu formato especial proporciona maior capacidade de retenção, reduzindo o risco de afrouxamento espontâneo dos elementos de fixação e contribuindo para a estabilidade da montagem ao longo do tempo. Fabricada em aço de alta qualidade e produzida com rigoroso controle dimensional, a Arruela Stanley 991 oferece excelente desempenho mecânico, elevada resistência à deformação e longa vida útil, sendo indicada para aplicações industriais que exigem confiabilidade e segurança na fixação. É amplamente utilizada em equipamentos industriais, máquinas, implementos agrícolas, sistemas automotivos, estruturas metálicas, equipamentos ferroviários e demais conjuntos mecânicos sujeitos a vibração constante.
Saiba mais
Arruela Funileiro
Arruela funileiro de alta qualidade
Saiba maisConteúdos relacionados

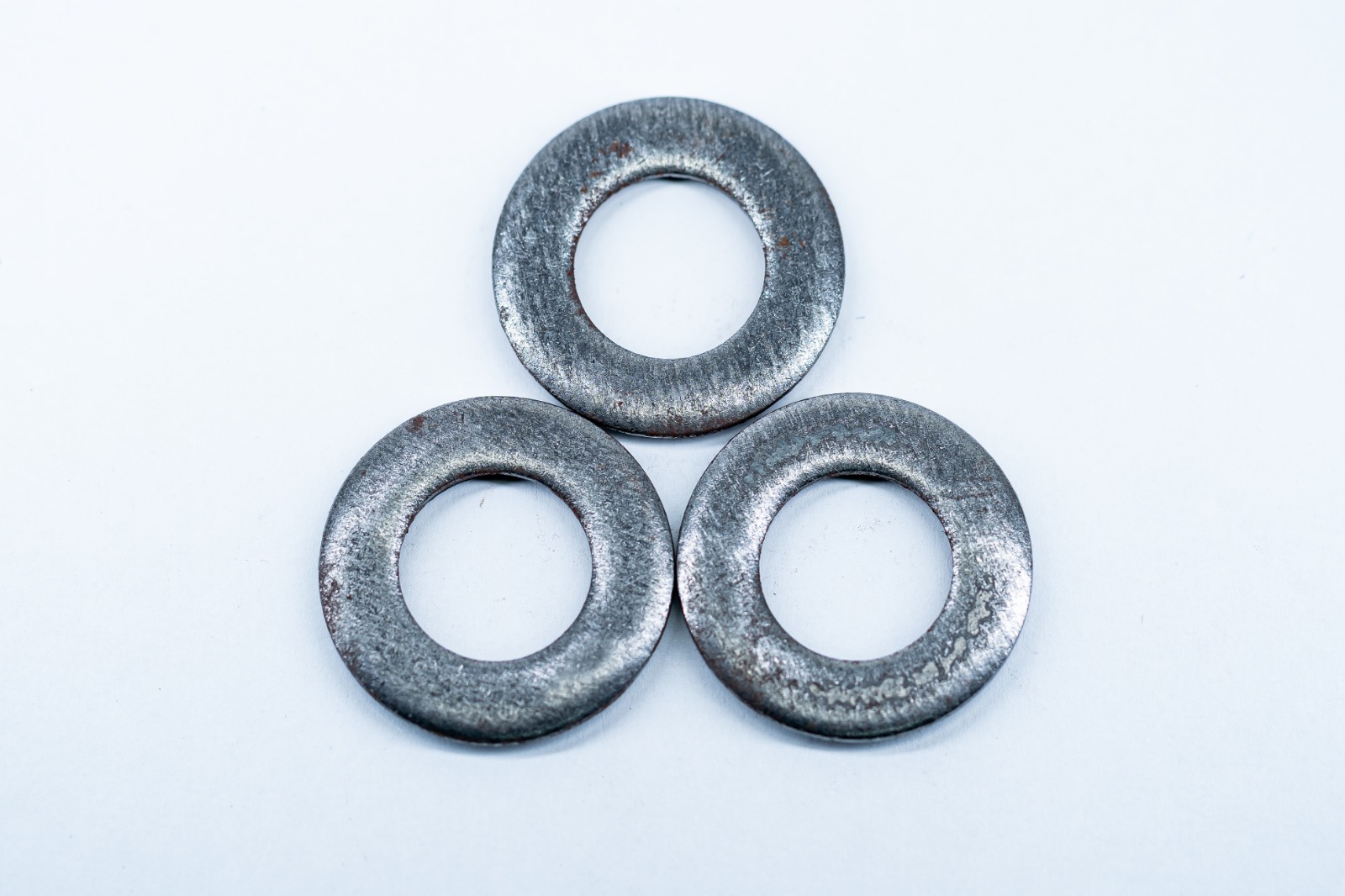

Arruela DIN 125 vs DIN 9021: qual usar?
